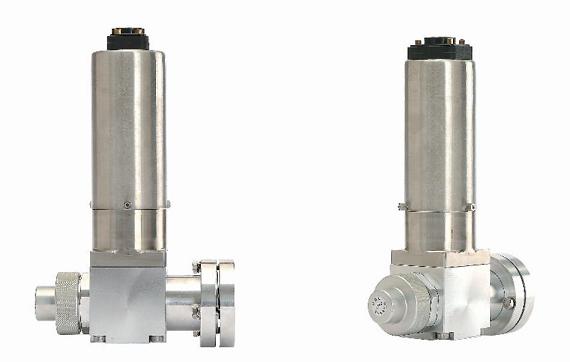

用于監視密閉容器中SF6氣體的微水含量與密度、壓力、溫度等數據，具有實時遠傳監測功能。采用智能補償技術，可以實時跟蹤SF6氣體壓力變化的非線性以及微水含量的變化，測量準確，應用廣泛。適用于高壓系統的監測。可提供新建變電站配套及現有變電站智能化改造等多種解決方案。
應用范圍
- SF6絕緣組合電器（GIS）
- SF6絕緣斷路器
- SF6絕緣柱上開關
- SF6絕緣變壓器
- SF6絕緣互感器
產品特點
- 一體化設計，有效保證氣密性。
- 只通過一個通氣口與本體連接，降低漏氣風險。
- 遠傳式密度變送器與路點傳感器結合，實現就地采集與處理，同時上報密度、壓力、溫度及微水含量信息。
- 數字信號輸出，與后臺服務器通過RS485進行通訊，方便現場組網和調試。
技術參數
1.測量范圍： 壓力 0 ~ 1MPa abs
露點 -50℃DP ~ 30℃DP
2.測量精度：（取決于測量范圍，且SF6為氣態）
a)20℃ 1.0%
b)-40℃ ~ 50℃ 2.5%
3.防護等級： IP65
4.工作溫度： -40℃ ~ 60℃，相對濕度 ≤95%RH
5.泄漏率： ≤1×10-9Pam3/s (氦氣檢漏)
6.接口尺寸： M20×1.5（可 定制）
7.安裝方式： 軸向或徑向
8.重量： 2.5kg
2.測量精度：（取決于測量范圍，且SF6為氣態）
a)20℃ 1.0%
b)-40℃ ~ 50℃ 2.5%
3.防護等級： IP65
4.工作溫度： -40℃ ~ 60℃，相對濕度 ≤95%RH
5.泄漏率： ≤1×10-9Pam3/s (氦氣檢漏)
6.接口尺寸： M20×1.5（可 定制）
7.安裝方式： 軸向或徑向
8.重量： 2.5kg
電氣指標
1.工作電壓： DC24V
2.功耗： ＜2W
3.通訊方式： RS485
4.通訊協議： ModBus RTU
5.傳輸速率： 9600bps
6.抗電磁干擾 IEC61000-4-2：4級（15kV）
IEC61000-4-3：3級（10V/m）
IEC61000-4-4：4級（±4kV）
IEC61000-4-5：3級（±2kV）
IEC61000-4-6：3級（10V）
IEC61000-4-8：4級（100A/m）
2.功耗： ＜2W
3.通訊方式： RS485
4.通訊協議： ModBus RTU
5.傳輸速率： 9600bps
6.抗電磁干擾 IEC61000-4-2：4級（15kV）
IEC61000-4-3：3級（10V/m）
IEC61000-4-4：4級（±4kV）
IEC61000-4-5：3級（±2kV）
IEC61000-4-6：3級（10V）
IEC61000-4-8：4級（100A/m）
