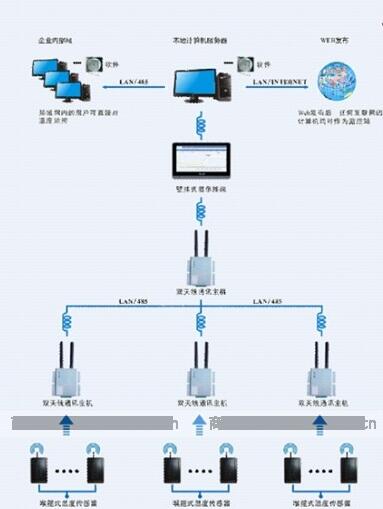

無源無線測溫系統基于表表面波（SAW）傳感器，通過傳感器諧振頻率的變化來感知被測參量的變化。無源測溫系統主要由聲表面波溫度傳感器（即探頭）和基于脈沖雷達原理的溫度讀取器和后臺監控三部分組成。

傳感器無需供電，可方便安裝在高壓帶電體被測點上，準確的跟蹤發熱點的溫度變化。傳感器與讀寫器相連的接收天線之間無線通信，不影響高壓絕緣，性能好，且每個信號讀寫裝置可對應多個探測點，即插即用，便于擴大規模和系統升級；信號讀寫器將溫度信號傳輸至后臺監控系統；后臺監控采用時分復用或頻分復用等方式同時控1~100 個信號讀寫器，而每個信號讀寫器可同時對應多個聲表面溫度傳感器，整個系統可同時在線監測幾百、上千個電體被測點的溫度。

隱患: 開關柜過熱引發電弧爆炸事故

開關柜是為了保障操作人員以及配電系統而設計的，當開關柜內部元器件老化/劣化時，流過的負載電流會造成局部過熱，并形成電弧事故。電弧爆炸的威力十分巨大，往往造成人員和生產巨大的損失。

開關柜容易發生事故的地方包括：

斷路器觸頭

電纜頭連接點

監視這些關鍵點的溫度，可以在局部過熱發展成重大事故前提供預警，為生產設備及人員提供新一層防護系統。

現況: 現有測溫技術不滿足需求

隨著技術普及，常見的無線技術也被引入開關柜測溫應用中，試圖預防開關柜過熱事故的發生。但經過幾年實際應用后，現有方案的弱點也清楚暴露。

技術規格表

溫 度 收 集 器

工作溫度 -20℃ 到 +70℃

工作頻率 920MHZ - 925MHZ

收集器天線接口數量 4 個，可擴充到16 個

接收距離 大于2 米

收集器尺寸 (mm) 80 x 45 x 115

傳感器數量 不限

通信界面 RS485 / MODBUS RTU

工作電源 AC/DC 80-265V 寬電源供電

傳 感 器

傳感器量測范圍 -25℃ 到 +110℃

工作頻率 920MHZ - 925MHZ

開關柜用傳感器尺寸 (mm) 69 x 27 x 23

堵頭測溫傳感器尺寸 (mm)

傳感器工作電源 免電池，免電源

自 驅 型 天 線 拓 展 器

工作溫度 -20℃ 到 +70℃

天線接口數量 一進四出

尺寸 (mm) 80 x 45 x 40

工作電源 免電源

無源測溫功能特點

設備預警：針對設備運行中出現異常數據以聲音、燈光、短信形式發出報警。

實時監控：傳感器無源運行，無需為延長電池壽命而加大溫度掃描間隔；

便捷：避免了在高壓設備上引線，不影響高壓絕緣。傳感器完全無源，避免了電池高溫爆炸和化學泄露等隱患；

可靠性高：無線無源，無爬電和灰塵影響；

適應性強：抗多徑效應強，耐高溫、高濕、強磁等惡劣環境；
