電網設備中的觸頭和接頭是電網的一個重要隱患。現有統計結果表明，故障其主要發生在如下位置。

1） 開關柜中動、靜觸頭故障。開關柜作為一種廣泛運用的電力設備，開關柜是輸配電系統中的重要設備，承擔著開斷和關合電力線路、線路故障保護、監測運行電量數 據的重要作用。開關設備因高壓斷路器動、靜觸頭接觸不良，加上長期的大電流、觸頭老化等因素易致其接觸電阻增大，從而導致長時間發熱、觸頭溫升過高發生高壓柜燒毀故障。

2）電纜接頭故障。隨著運行時間的延長、壓接頭的松動、絕緣老化、以及局部放電、高壓泄漏等，將引起發熱和溫度的升高，溫度的升高將使這些狀況進一步惡化，這將促使溫度進一步提升，這一惡性循環的結果就引發短路放炮，甚至火災。

目前對于開關柜接頭觸點的溫度監測尚沒有有效方法解決，作為監測的替代方式，通常采用效率低且代價高的人工紅外探測巡檢方式，實時溫度監控成為目前智能電網的一大難題。

通常故障發生在如圖所示位置：

為解決這一難題，目前我國和世界上諸多機構進行了相關研究探索。從測溫原理上通常采用六種，具體參照表1，從傳輸角度來說，包括有線和無線數據傳輸方式。

熱敏電阻/點偶的方式缺點在于無法無線無源，即使采用無線發送模塊，在電網的磁場、電場和熱場復雜情況下，抗干擾能力弱而無法正常工作。

采用光纖方式進行溫度檢測，其缺點在于光纖屬于有線方式，會破壞既有設備構架，而且高壓情況下還會出現漏電、爬電隱患。

紅 外成像的方法在變電站套管、避雷器、母線等設備的溫度監測中應用較多，但由于高壓開關柜內部結構復雜，元件互相遮擋較多，通過紅外圖譜間接獲取溫度數據其 準確性不能滿足要求，對紅外圖譜的計算機識別技術水平還不能替代人工識別，自動化程度不高，同時紅外熱像儀的成本較高，不利于推廣使用。

通過壓電原理開發的聲表面波溫度（Surface Acoustic Wave,SAW）傳感器，是采用壓電接觸式探測溫度和無線讀取方式，精度高（無線工作模式情況下±0.1℃），可分布式，成本低，同時又因?yàn)橛形⒚罴?jí)信號延遲而抗干擾能力強，因而成為新一代開關柜、電纜接頭的溫度檢測方法。

我司產品即這種急于壓電原理的溫度傳感器。同時我司開放了配套無源測溫在線監測及故障診斷系統（包括硬件和軟件平臺），可以通過有限RS232/485/CAN等協議有線組網，通過GPRS、北斗等無線組網。

無線測溫產品如何選擇

1.從產品角度看，應盡量購買不用電池的溫度傳感器。

2.維護成本方面，使用量較大的客戶不宜使用電池供電傳感器，維護成本高；使用量非常小的用戶可以謹慎使用。

測溫產品有哪些

測溫產品主要有3種：傳統CT環傳感器、喉箍式雙模傳感器、聲表面波傳感器。

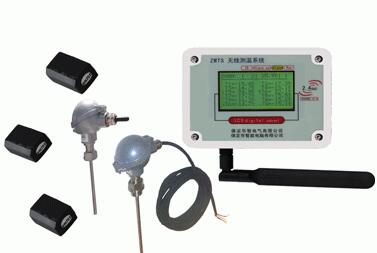

ICWT開關柜測溫系統采用雙電源模式，功能更加完善----

提供兩種取電模式：

一種是通過觸頭臂或母排流過的一次電流磁場進行感應取電；

二種是通過手持巡檢儀提供的射頻信號進行取電。

這兩種取電方式的組合功能，為設備的質量檢測、系統設置、安裝，巡檢、軟件升級等提供便利。系統有取電性能，無工作盲點斷路器觸頭或開關柜母排上只要有3A以上一次電流就可以讓無源模塊正常工作。

采用進口導磁材料捆綁結構，安裝更方便ISM100無源無線測溫模塊尺寸小，安裝方式方便，適用于各種尺寸的觸頭壁和母排，可以安裝在觸頭臂套管內側或外側，可以安裝在母排各種位置，有更多的選擇，安裝更加方便快捷。

發射頻率智能化可以根據觸頭臂或母排上感應電流的大小自動調整發送頻率，數據發送頻率更智能化，大于等于 1 秒可以任意設定。

感應能量小，穩定性高模塊內部從一次電流感應到的功率從 3A 的 0.04mW 到 5000A 的 8mW，由于本身感應到的功率小，不需要通過保護電路去大量消耗多余能量，更加穩定

屏蔽結構設計，抗干擾性好

內部硬件設計上，增加了屏蔽罩和保護電路，可以輕松的應對群脈沖和浪涌帶來的干擾手持供電設計，設置和維護更加方便喉箍式無源無線采用的是雙電源設計，不僅可以感應取電，還可以在斷電的情況下用手持巡檢儀進行射頻 供電，可以直接對監測模塊進行實時設置和軟件升級，這樣對于后期維護可以更加方便。

新合金材料應用，自產熱小測溫模塊，采用特殊的軟磁合金材料，產熱很小，在 5000A 的大電流下對監測點沒有任何影響，不同 于傳統硅鋼片，取的能量很高，產熱很嚴重，會加重監測點的溫度。

對于感應取電方式的監測模塊往往存在模塊本身在大電流的情況下產熱嚴重的問題，ICWT通過對材料和結構的改進，完全避免了這個問題。
