無線測溫原理:

溫度傳感裝置由以下部分組成：裝在變電箱內測試點的SAW傳感器、能無線連接多個溫度傳感器的讀入器。

讀入器的天線嵌在變電箱內壁，這樣以來可以屏蔽外部的電波干擾。而讀入器的其他部分(接收箱)則安裝在變電箱的外面。因而可以保證在變電箱非通電的情況下也能正常工作。讀入器由單獨的電源供電，并向變電箱內發射短射頻信號。如果射頻脈沖的頻率與溫度傳感器預設的頻率相同，傳感器就能收到該射頻信號，并且改變和被動地反射脈沖信號。返回的脈沖信號由于受到了傳感器自身溫度的影響因而攜帶了傳感器的溫度信息。溫度數據可以通過有線或無線方式傳回控制室。

傳感器表面波技術應用了晶體材料的物理特性。晶體的物理特性的改變通過壓電感應原理被自動轉化成了電信號。傳感器的工作原理是將射頻信號發射到壓電材料的表面，然后將受到溫度影響了的反射波再轉回電信號而獲取溫度數據。表面波技術的好處是利用了傳感器的被動工作原理-即在非常規的運行環境下(高電壓，高電流)實現無線溫度數據采集。無線表面波溫度采集解決方案包括一個與傳感器有電磁聯系的讀入器。

高壓開關柜作為電力系統中非常重要的電氣設備。現代電力系統對電能質量的要求越來越高，相應地對高壓開關柜的可靠性也提出了更高的要求。開關柜的溫升超標，直接影響設備的穩定運行，而且，過熱問題是一個不斷發展的過程，如果不加以控制，過熱程度會不斷加劇，并對絕緣件的性能及設備壽命產生很大的影響。

隨著傳感器技術、信號處理技術、計算機技術、人工智能技術的發展，使得對開關柜溫度狀態進行在線監測，及時發現故障隱患并對累計性故障做出預測成為可能。它對于保證開關柜的正常運行，減少維修次數，提高電力系統的運行可靠性和自動化程度具有重要意義。由于高壓開關觸頭處于高電壓、高溫度、強磁場以及極強的電磁干擾環境中，要實現對觸頭的測溫，要解決電子測量裝置在上述惡劣環境條件下的適應性。而開關柜內有裸露高壓，空間封閉狹小，無法進行人工巡查測溫。

無線無源開關柜溫度監測系統采用先進成熟的傳感技術和獨特先進的無線通訊技術進行高壓隔離和信號傳輸，利用其固有的絕緣性和抗電磁場干擾性能，從根本上解決了高壓開關柜內觸點運行溫度不易監測的難題。具有極高的可靠性，隔離徹底，價格低廉，安裝簡便，可以安裝到每臺高壓開關柜上，數據可以直接顯示讀取。也可無線傳輸記錄入電力網絡系統，實現遠程預警功能。

無線無源測溫與其他測溫方式比較:

無線無源測溫與光纖測溫：光纖溫度傳感器采用光導纖維傳輸溫度信號，光導纖維具有優異的絕緣性能，能夠隔離開關柜內的高壓，因此光纖溫度傳感器能夠直接安裝到開關柜內的高壓觸點上，準確測量高壓觸點的運行溫度，實現開關柜觸點運行溫度的在線監測。然而，用于隔離高壓的光纖表面可能受到污染，將導致光纖沿面放電。這使得光纖測溫系統用于室外開關設備的測溫應用受到限制。無線測溫系統采用電磁波傳輸信號，傳感器直接安裝在高壓設備上，溫度測量準確，可以解決電氣絕緣問題，無線測溫系統的特點是不受氣候環境的影響，可以測量室外開關和母線接點的溫度。

無線無源測溫與紅外測溫：紅外測溫為非接觸式測溫，易受環境及周?chē)碾姶艌?chǎng)干擾，另外開關柜內的空間非常狹小，無法安裝紅外測溫探頭，而無線測溫系統卻不受開關柜體結構的限制。

標準的溫度采集過程包括如下步驟：

無線讀入器通過它的天線發射射頻脈沖。

脈沖信號被傳感器上的天線收到后，通過INTERDIGITALTRANSDUCER(IDT)

在壓電感應器的表面激活一個表面波。

傳感器表面波的頻率由于受到傳感器本身溫度的影響發生了變化。正是

由于頻率受溫度變化的機制，使得溫度數據測量得以實現。

IDT再將表面波的頻率振蕩轉化成射頻信號。此射頻信號由讀入器上的天

線收到后進行處理。

由于諧振器的高質量特性，即使訪問波具有50HZ的帶寬，也確保了反射

回來的信號包含了射頻信息。

反射回來的射頻頻率變化與溫度的變化成比例關系。

無線測溫系統的主要特點:

連續性

本系統具備不間斷溫度監控特性，因而能夠有效監測變電箱的溫度變化，防止事故發生。

低成本

該系統比傳統的溫度監控系統成本可大大降低。

無季節性影響

溫度傳感器通過匹配軟件的校正后就已經補償了傳感器制作過程中的偏差。傳感器可在任何工作溫度范圍內的溫度進行調試，因而不會受季節因素影響。通常情況下，傳感器只在安裝后調試一次，并保持多年不需再校正。

灰塵

灰塵堆積不會對SAW傳感器測溫產生影響

環境無害

SAW傳感器采用被動感應方式，無需電池驅動。因而不會對生態環境造成影響。

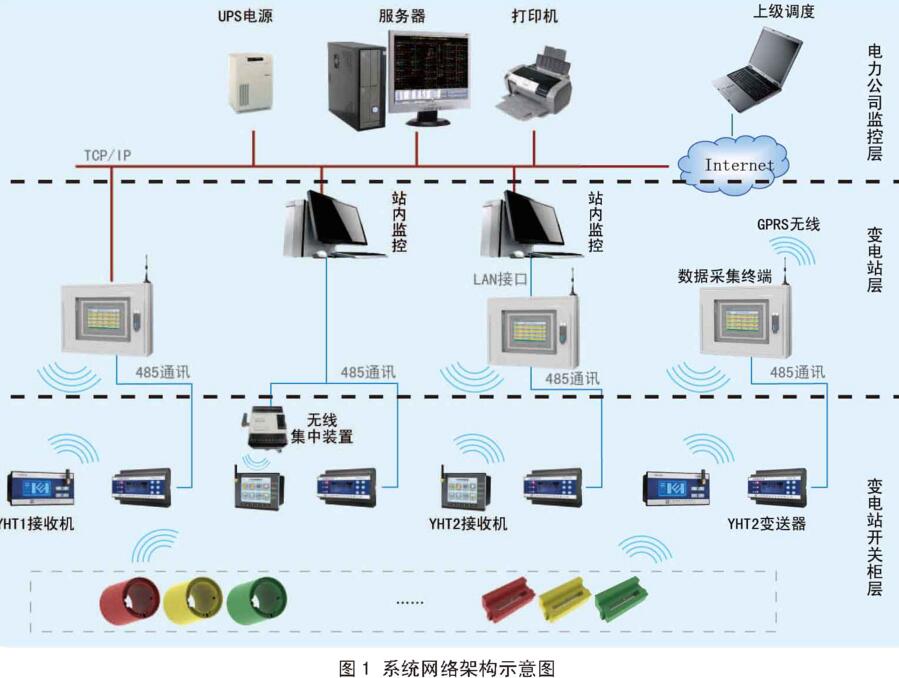

應用解決方案:

1、 傳感器reader自帶485接口，變電站內所有開關柜的溫度傳感器通過485傳輸數據。

2、 溫度監測儀作為可選項，安裝在每個開關柜，并通過485接口傳輸數據；

3、 每個變電站控制室安裝一個485轉TCP/IP轉換設備，溫度數據通過該設備接入電力公司局域網；

對于網絡不通的變電站可采用一個帶GPRS的終端將數據傳回服務器。

4、 服務器根據管理需要可設置于集控站、供電局等地點，它通過TCP/IP協議讀取各變電站各開關柜的溫度數據，并通過后臺管理軟件實現溫度傳感器設置以及溫度告警等功能。
